Garbigailu txikiak, ezagutza handia

Bujiaren kanpoko zigilatze-junta da bujiaren osagai mugikor bakarra, eta baita "zubia" ere.zein bujia eta motorra konektatzea.

Hartuadibide gisa ohiko M18 junta: juntaren egoera desberdinek lan-ingurune desberdinak islatu ditzakete; hauek erabilera ondorioztatzeko erabil daitezke; egoera desberdin horien artean daude: kolorea, deformazioa, osotasuna, erabilera-markak, etab.

Ckolorea: Garbigailuaren hasierako kolorea galbanizatua da

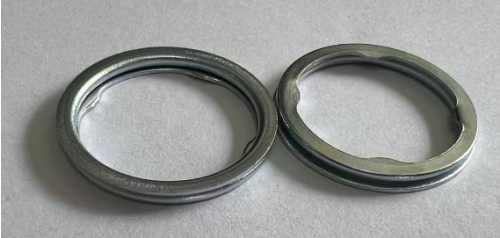

Ihasierako egoera (aurrea eta atzealdea)

 Kolorea erabilera normalaren ondoren

AErabili ondoren, instalazio eta erabileraren zantzu nabarmenak ikus daitezke juntan. Kanpoko zatiak (eskuineko juntak) ez du bujiaren eserlekua ukitzen, beraz, estaldura ez da marruskaduragatik kaltetzen. Barneko eraztun beltza muntaketa-eserlekuarekin ondo egokitzen den kontaktu-gainazala da.

TLau puntu gora begira dituen gainazala motorraren zilindro-buruarekin bat datorren gainazala da. Ikus dezakezu barneko eraztuna (lau puntuak barne) beltza dela, eta kanpoko eraztuna, berriz, estaldura-kolorekoa. Hau gertatzen da kanpoko eraztuna zilindro-buruaren muntaketa-eserlekuarekin ondo egokitzen delako eta ez dagoelako zilindroaren ingurunearen eraginpean, eta barneko eraztun beltza, berriz, zilindroan agerian dagoelako haridun aldean. Lotura beltza karbono-gordailuak dira.

TGoiko irudian oxidazioaren ondorioz kolorea aldatu duen junta bat ikusten da. Eskuineko irudiko bloke zuria guztiz kendu ez den estalduraren hondarra da. Juntaren bi aldeetako muturren oxidazio maila berdina da. Egoera honek junta honetatik gasa isuri dela adierazten du erabileran zehar. Zilindrotik ateratzen zen tenperatura altuko gasak juntaren kolorea aldatzea eragin zuen.

Dformazioa: juntaren lodiera instalatu ondoren

Bujia zehaztutako momentuarekin instalatu ondoren, juntaren lodiera tarte jakin baten barruan egon behar da;

M18 arandelaren instalazio-momentua 50N.M da, eta arandelaren deformazio-tartea 1.45-1.65 mm ingurukoa da (hasierako arandelaren lodiera 2.0 mm).

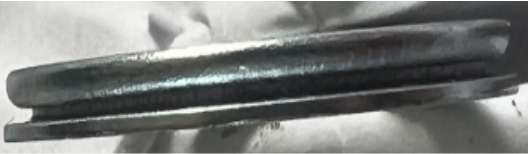

Hasierako lodiera egoera

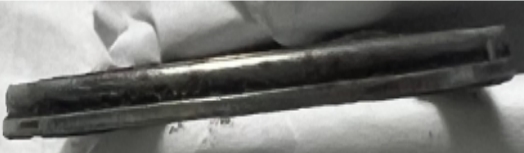

Instalazioaren ondorengo egoera normala

IDeformazioaren ondoren, erdiko hutsunea desagertzen dela ikus daiteke aplikatutako indarrak estutzen duelako.

Adibidea: Goiko irudian argi ikusten da erdiko hutsunea oraindik badagoela (lodiera neurtu daiteke egiaztatzeko); beraz, kasu honetan gas-ihesaren erroko kausa behar bezala instalatuta ez egotea da;

Iosotasuna: Junturaren itxuraren aldaketak

Batez ere 4 "atzaparren" osotasunari egiten dio erreferentzia, batez ere junta kendu gabe dagoenean, 4 "atzaparren" egoera behatu.

1.Ea"atzapar"hautsita dago;

2."Atzaparra" gora edo behera asko okertuta dagoen ala ez;

Goiko egoera hori gertatzen bada, instalazio prozesuan zehar "atzaparrak" hariari itsatsita geratu dela esan nahi du, eta estutze-momentuaren pean, "atzaparrak" deformatu egin du eta arandela "bere posiziora itzultzera" behartu du. Kasu honetan, instalazioaren ondoren, arandelaren posizioa eta bujiaren gorputzaren zentrokidetasuna desorekatuta egongo dira (egiaztatu instalazio-trazak aldi berean). Puntu ahuletik ihesa gertatzeko probabilitate jakin bat dago.

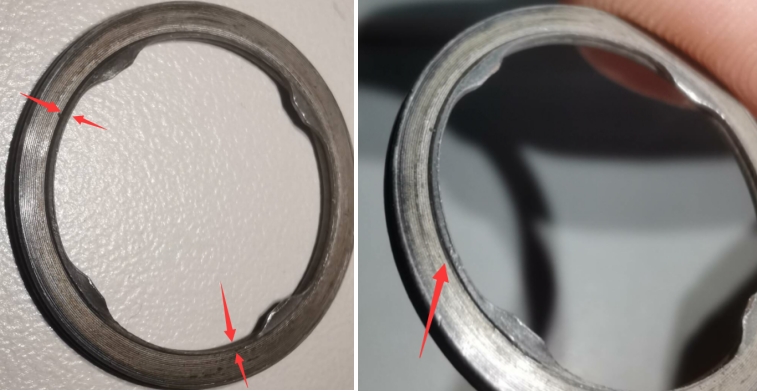

Erabilera markak: Instalatu ondoren, bujiak eta zilindro-buruak utzitako koska eta marruskadura markak estutu.

TInstalazio-gainazaleko "maila" markak argi ikus daitezke irudian. Marka normala da. Maila-marka honetatik, instalazioa solteegia den, instalazioan eta erabileran desbideratzerik dagoen eta eszentrikotasun-maila dagoen ere neur daiteke. Hauek laguntza-lana dute akatsaren kausa aztertu eta zehazteko orduan..
